概述
UQK系列浮球液位控制器適用于工業生產過程 中的各種敞口或受壓容器的液位控制。當液位上 升至高限時或下降至低限時，控制器開關動作并 發出控制報警信號或控制泵.閥的開閉。

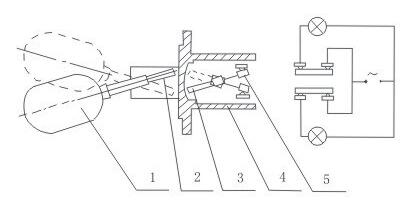

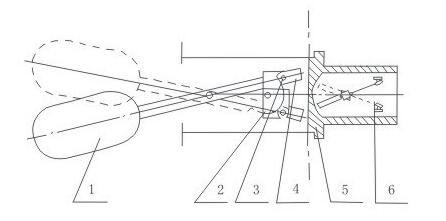

結構原理
浮球液位控制器由兩個互不相通的測量部分 和輸出部分組成。當被測液位發生變化時.浮球 隨之升降.從而使端部磁鋼上.下擺動。根據磁 鋼同性相斥原理，使安裝在殼內的磁鋼反向擺動， 動觸點在靜觸頭1-1與2-2間接通或斷開。
主要技術參數
工作壓力： 4.0MPa標準型； 6.4MPa特殊型。
工作度：-40⑺15CTC ?介質密度： >0.65g/cm3 .觸點容量：220VAC/DC150W。
-材質：接液部分1Cr18Ni9Ti防爆殼ZL102油漆噴涂。 -連接法蘭：采用化工HG20592⑺20635, -97法 蘭標準PN按所選壓力等級。

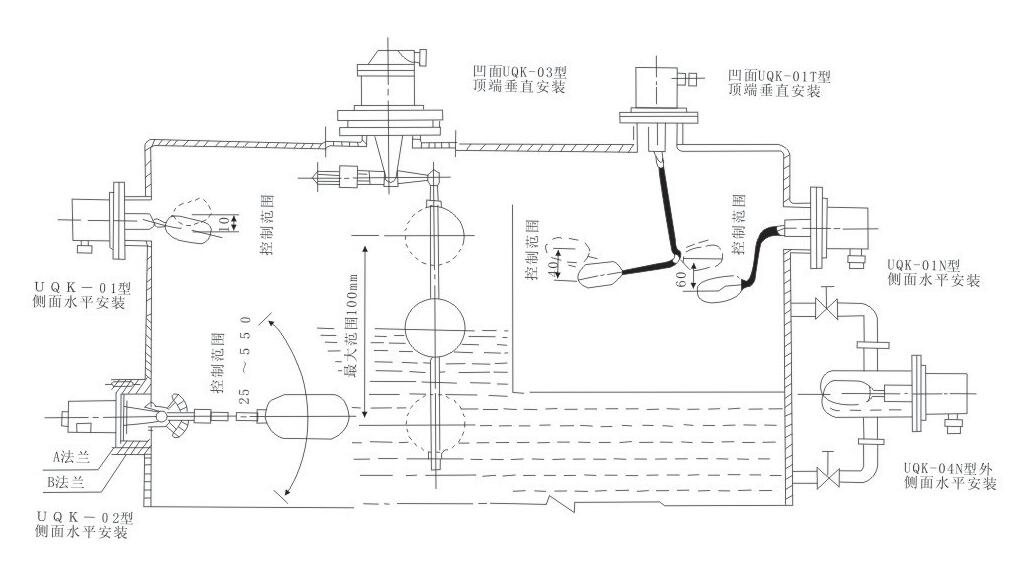

UQK-01DN80
UQK-02DN80
UQK-03DN80（用戶自配大小頭法蘭）
UQK-04DN40
注:UQKST系列對應于UQK系列 -出線口：M20x1 .5（內螺紋）
防爆標志：隔爆型：ExdIiBT4 本安型:ExibIlCT4

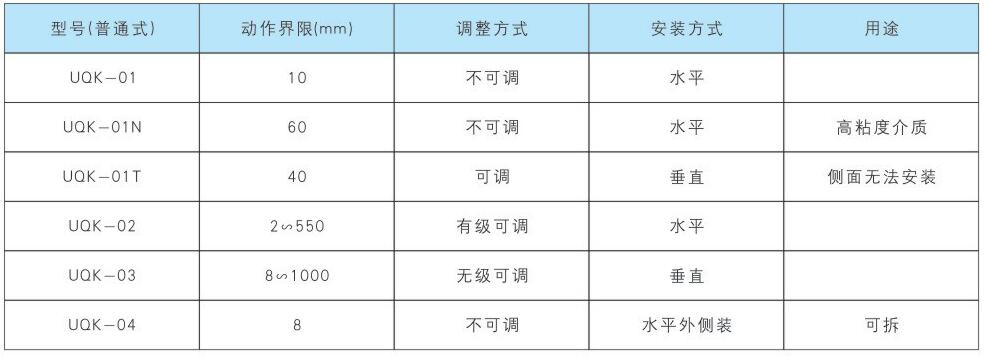

型號規格
使用須知
-安裝時注意螺栓孔方位.且用戶配凹面法蘭。
?接線應采用外徑10mm五芯橡皮套軟線或橡皮電 纜.其中一芯為內接地線。另四芯供一對常開 常閉觸點連線。所有接線端子均應接觸良好. 出線螺帽，要妥善壓緊，以防引線松脫。
?各防爆結合面.不準有劃痕.碰傷.并不可涂 油漆.但允許涂少量潤滑油或防銹油脂。
?操作時應嚴格遵守防爆電氣設備使用規程.確 保安全。
?被測介質液面的波動頻率不能太大和不應含有 導磁雜質。
?為了使控制器更具有可靠性，安全性和實用
性控制信號可通過UD-1轉換放大器驅動JTX型小 型通用大功率繼電器觸點動作.從而實現液位的 電氣控制和連鎖。（本公司可提供有關產品）
?訂貨須知（訂貨時請?zhí)峁┫铝袛?shù)據）
_控制器型號規格 -工作壓力 -工作溫度 -防爆要求
-需配儲罐上的凹面法蘭請在訂貨時注明
