概述
采用意大利原裝組件生產的UQK-D液位浮動開關,是一種結構簡單、價格低廉、使用方便的液位控制器。可與各種液泵配套。廣泛用于給水,排水及含腐蝕性液體的液位自動控制。
特點
該產品的顯著特點是性能穩定.可靠(不因 液面的波動而引起誤動作)。同時它還具有無毒. 耐腐蝕.安裝方便.價格低廉、使用壽命長等特 點。

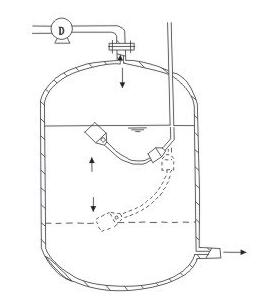

單只液位浮動開關用于排液時接黑.棕色線, 高液位時開關接通,低液位時幵關斷開。
單只液位浮動開關用于供液時接黑.蘭色線. 低液位時開關接通.高液位時開關斷開。
單只液位浮動開關用于供液時接黑.蘭色線. 低液位時開關接通.高液位時開關斷開。

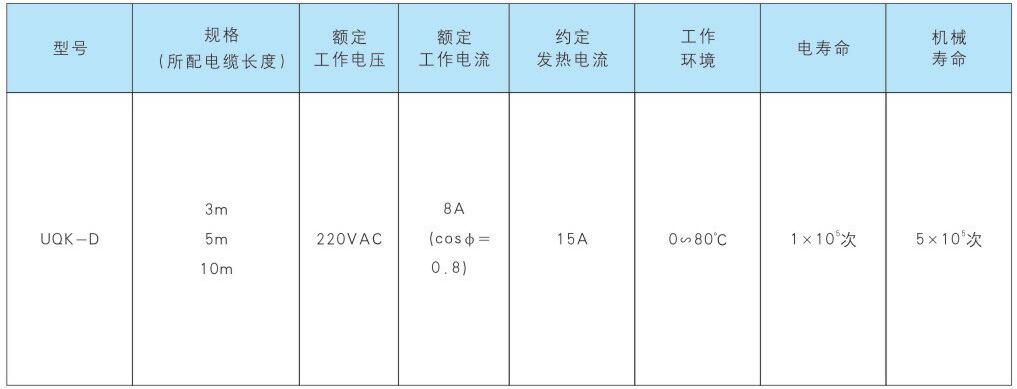

型號規格及技術性能

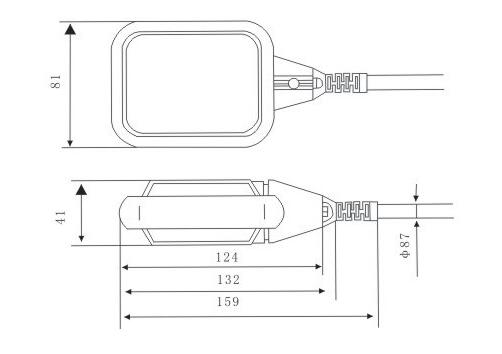

結構原理
UQK-D液位浮動開關是利用重力與浮力的原 理設計而成.結構簡單而合理。主要包括浮漂體, 設置在浮漂體內的大容量微型開關和能將開關處 于通、斷狀態的驅動機構,以及與開關相連的三 芯連接導線分別用黑.蘭.棕三色標志,其中黑. 蘭色表示常開觸輸出.黑.棕色表示常閉觸輸出 (其中黑色為公共點)。
應用舉例

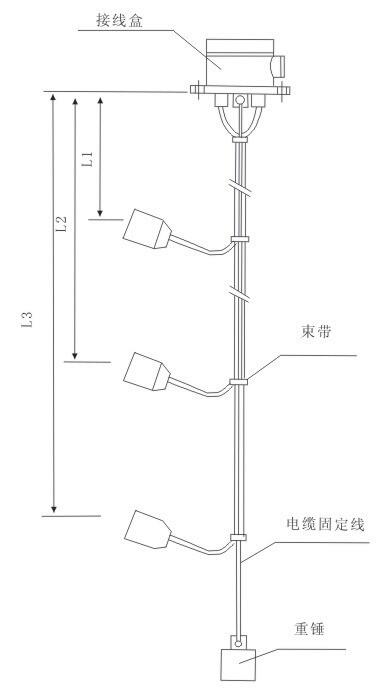

當液位控制高度范圍超越單只浮動開關時.可 設置2只,3只或4只浮動開關,下圖為3只液位浮 動開關。
液位控制電路(供參考)圖一 在該液位自動控制系統中用了 2只U Q K - D液位浮 動開關.一個控制液位上限(接常閉觸點黑. 蘭色標記線)另一個控制液位下限(接常開觸 點黑.棕色標記線)
