HL-WDZD-02T型振動速度及溫度變送器，是一種小型一體化探頭式傳感變送器。它的4～20mA輸出信號與被測物體振動速度的真有效值RMS成正比。
該變送器采用了美國進口的微機械加工工藝集成傳感器，振動電信號經由帶通濾波器、變換器、放大器、真有效值RMS轉換器，最終由電壓/電流驅動電路產生4～20mA標準電流信號輸出。
由于該變送器能夠方便地測量出振動物體規定頻帶寬度范圍內的振動速度(烈度)，直流輸出正比于振動波形的真有效值(RMS)，同時又可以監測與振動點相伴的溫度變化(HL-WDZD-02T型)。因此它非常適用于對各類大、中型旋轉機械和運動設備(如風機、水泵、減速機、軸承座滾動磨擦體等)，進行振動安全和溫升安全的直接測量，而不必為信號轉換和定標問題額外增加后續工作。
該變送器價格低廉、性能優越，不銹鋼防腐結構和良好的全密封抗震措施，使其能夠在測量現場惡劣環境下長期在線工作;采用的兩線制4～20mA信號方式，具有很強的抗干擾信號遠傳能力。
尤其值得一提的是，產品全部元器件都通過嚴格的老化篩選處理，經謹密裝調標測后，采用環氧樹脂全密閉灌封，沒有留下重新拆封檢修的余地，產品完全憑借自身高可靠性，實現長期免維護、免調試運行。
該探頭可以直接與暉倫公司：“HL-WDZD-02T型監控儀器”連接使用，也能夠與各類計算機數據采集測控系統(DCS,PLC等)直接配用。是目前現代工業國防、科研必不可少的設備安全監測單元。
主要技術指標
●振動測量特性:
振動測量量程范圍：0～20mm/s(可選)
振動測量頻率范圍:10～800HZ
振動測量抗沖擊：量程上限5倍
振動測量綜合誤差：士5%
●溫度測量量程范圍:0～100℃(可選)，溫度測量綜合誤差：士2%
●輸出特性：兩線制。C/4～20mA
●環境特性：環境溫度范圍：20～80℃
環境濕度范圍：0～100%
●供電特性：最大工作電流21mA(內設電壓極性反接保護和工作燈動態指示)
●工作電壓：+DC24V
●負載特性：負載阻值范圍0～600Ω
最大負載電阻測算(含傳輸線內阻)：Rmax=(V-15)/0.02其中V為供電電壓
●外型及安裝結構：安裝方向任意：外型53mm*100mm，質量約0.5kg
外螺紋安裝規格M27X2孔深300mm
●外型結構示意圖見【圖1】
【圖1】

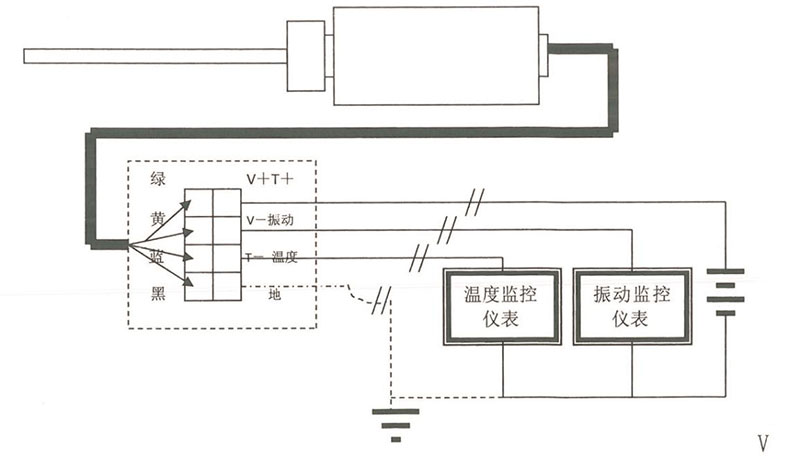

HL-WDZD-02T型典型接線示意圖【圖2】
●電氣連接：為減少兩組獨立兩線制變送器的引線數量，XD-2T內部
已將振動和溫度變送器各自的正電源端V+和T+連接在一起使用。
| 引線定義 | 電源（V+） | 振動輸出 | 溫度輸出 | 地（V-） | 外殼屏蔽線 |
| HL-WDZD-02T型 | 綠 | 黃 | 藍 | 黑 | 屏蔽線 |
四芯電纜的四根引出線與引出線顏色關系定義見下表：
引線定義電源（V+）振動輸出溫度輸出地（V-）外殼屏蔽線
HL-WDZD-02T型綠黃藍黑屏蔽線
HL-WDZD-02T型典型接線示意圖見【圖2】
●電纜引線：變送器在出廠時自帶引出電纜長度為2米，在高度潮濕環境下應用時可要求產品出廠前預先定制加長電纜，引線在環境較好的接線盒內連接，在有接地干擾的場合，需要將外殼屏蔽線良好接地使用。

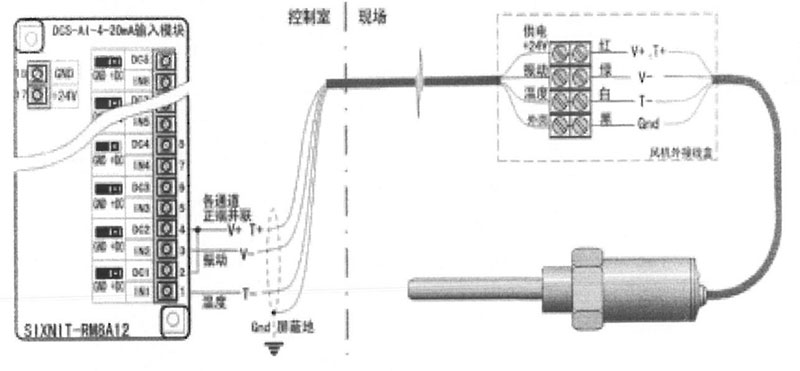

變送器與分布式計算機測控系統DCS連接使用時與DCS-AI模塊接線
示意例圖見【圖3】
【圖3】
