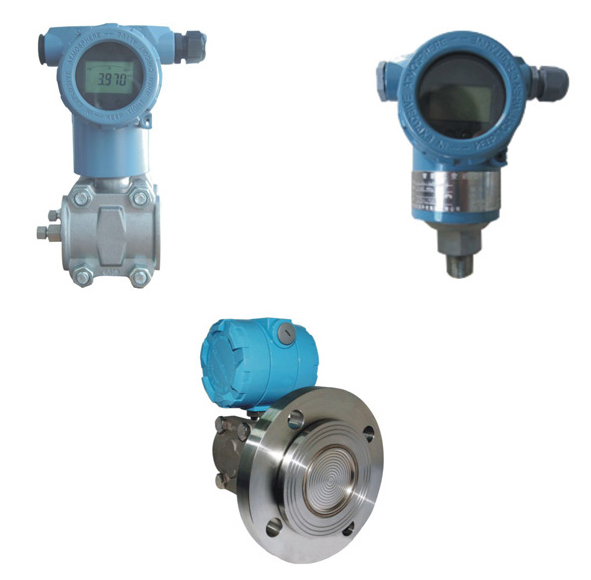

智能變送器是我公司引進國外先進技術和設備.關鍵原材料.元器件和零部件均采用進口.整機 經過嚴格組裝和測試。由于該機型外觀上完全融入了目前國內最為流行.并被廣泛使用的兩種變送器 （羅斯蒙特3051與橫河EJA）.給使用者耳目一新的感覺。同時與傳統的1151等系列產品在安裝上容易 兼容并可直接替換.故它是一些老型產品的替代和更新產品。同時具有HART現場總線協議的智能化功 能。
特點
3351智能變送器可就地調量程/零點調整.或者通過388或275型智能手操器（進口、HART通訊 協議）.實現智能變送器的全部調整以及通過軟件的選擇.完成平方根或線性輸出的應用.并具有自 診斷功能。
※關鍵零件進口，性能穩定，質量可靠.且價格適中 ※精度高： 0.1%、0.2%. 0.25%, 0.5%可選 ※最大量程比15: 1 ※阻尼可調（電氣阻尼為0-6S）
※通訊所需的最小回路電阻250Q
※規格全：量程最小從0~1 25Pa至最大0~40MPa任意選擇 ※品種多：微差壓DR型.差壓DPS.高靜壓HP型、流量DP 型.壓力GPS.壓力TG型.絕對壓力APS、液位LT型及遠傳 法蘭型（毛細管長度1 .0~7.51m任選>
※可正負遷移：正遷移500%,負遷移600%
※輸出信號：二線制24VDC供電，4_20mADC輸出（也可為 四線制220VAC供電，0-10mADC輸出）
※防爆：本質安全型iallCT6.隔爆型dllBT4 ※耐壓性能好：一般耐壓1 4MPa.高靜壓耐壓32MPa ※耐腐蝕：可提供316L.蒙乃爾、哈氏合金.鉭等材料的耐 腐蝕變送器 ※帶現場指示表
①3 1/2位LCD液晶顯示
②指針式線性或平方根指示0-100%
※法蘭標準：ANSI 3 ",4" 150LB-600LB （也可根據客戶要 求定制）
工作原理

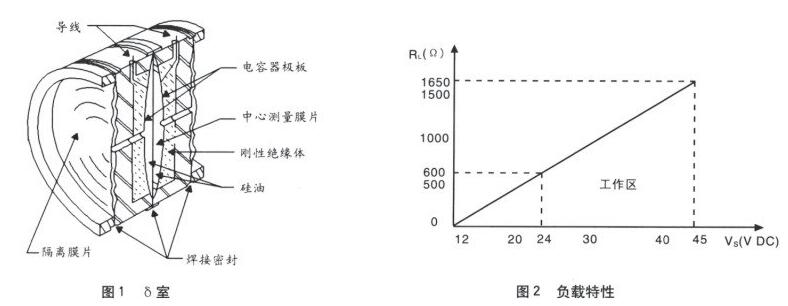

過程壓力通過兩側或一側的隔離膜片.灌充液傳至5室的中 心測量膜片。中心膜片是一個張緊的彈性元件.它對于作用 在其上的兩側壓力差產生相應變形位移，其位移與差壓成正 比，最大位移約0.1mm,這種位移轉變?yōu)殡娙輼O板上形成的 差動電容，由電子線路把差動電容轉換成二線制的4~20mADC 輸出信號。（見圖1>
功能參數
※使用對象：液體.氣體和蒸氣 ※測量范圍： 0-0.1kPa至0-40MPa
※輸出信號： 4一20mA DC （特殊可為四線制220V AC供電.
0-10m ADC輸出）
※供電電源： 12~45V DC,—般為24V DC（見圖2負載特性）
※負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖2,負載阻性RL與電源電壓VS關系 式為：RL<50 （Vs-12）
※指示表：指針式線性指示0~ 100%刻度以及LCD液晶式顯示。
※防爆：a.隔爆型 dllBT4
b.本質安全型 iallCT6
※量程和零點：外部連續可調
※正負遷移：零點經過正遷移或負遷移后.量程.測量范圍的上限值和下限值的絕對值.均不能超 過測量范圍上限的100%。最大正遷移量為最小校調量程的500%:最大負遷移量為最小校調量程的600% ※溫度范圍：放大器工作溫度范圍：-29~ + 93°C （LT型為：-25~ + 70°C）
灌充硅油的測量元件：-40 ~ +104°C 法蘭式變送器灌充高溫硅油時：+15 - +315°C 普通硅油：-40 ~ +149°C ※靜 壓： 4、10. 25、32MPa ※容積吸取量： <0.16cm3
※阻尼（階躍響應）：充硅油時.一般在0.2S到1 .67S之間連續可調
技術數據
（不帶遷移，在標準工作條件下.充硅油，31 6不繡鋼隔離膜片｝
※精確度： 0.1%. 0.296 . 0.25%. 0.5%.
※死區：無（<0.1%>
※穩定性：六個月內不超過最大量程的基本誤差絕對值
※振動影響：在任意軸向上，振動頻率為200Hz時.誤差為測量范圍上限的+0.05%/g ※電源影響：小于輸出量程的0.005%/V ※負載影響：電源如果穩定.則負載沒有影響其它
※隔離膜片： 316L不銹鋼，哈氏合金C.蒙乃爾合金，鉭，或316L + PTFE
※排氣/排液閥： 316不鎊鋼.哈氏合金C,蒙乃爾合金
※法蘭和接頭： 316不銹鋼，哈氏合金C或蒙乃爾合金
※接觸介質"0” 形環：丁腈橡膠，氟橡膠
※灌充液：硅油或惰性油
※螺栓： 316L不銹鋼
※電子殼體材料：低銅鋁合金
※引壓連接件：法蘭1/4NPT.中心距54MM:接頭1/2NPT或M20 x 1 . 5陽螺紋球錐面密封.帶接頭時中心 距50.8, 54、57.2mm （NPT錐管螺紋符合GB/T1 271 6-91）
※信號線連接孔：G1/2". M20x1 .5 ※重量： 3.9kg （標準型｝

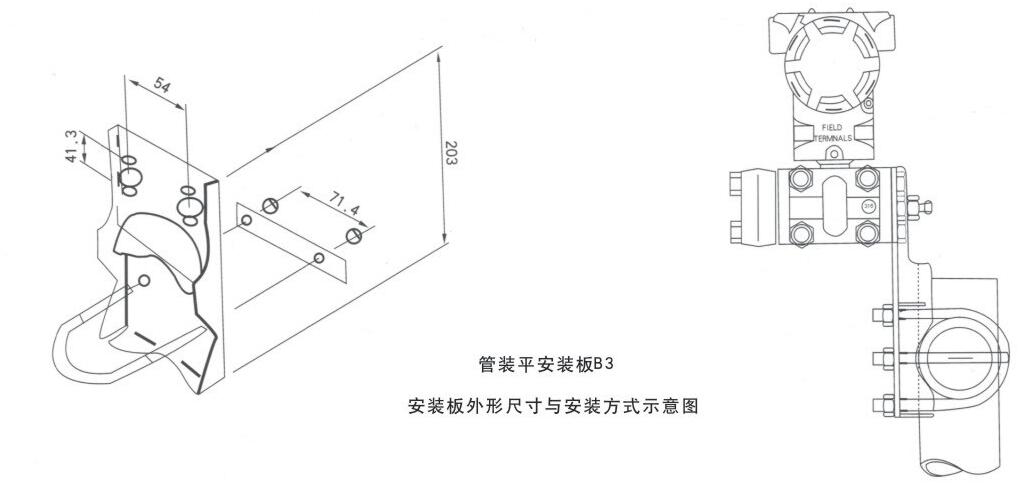

外形尺寸與安裝連接示意圖

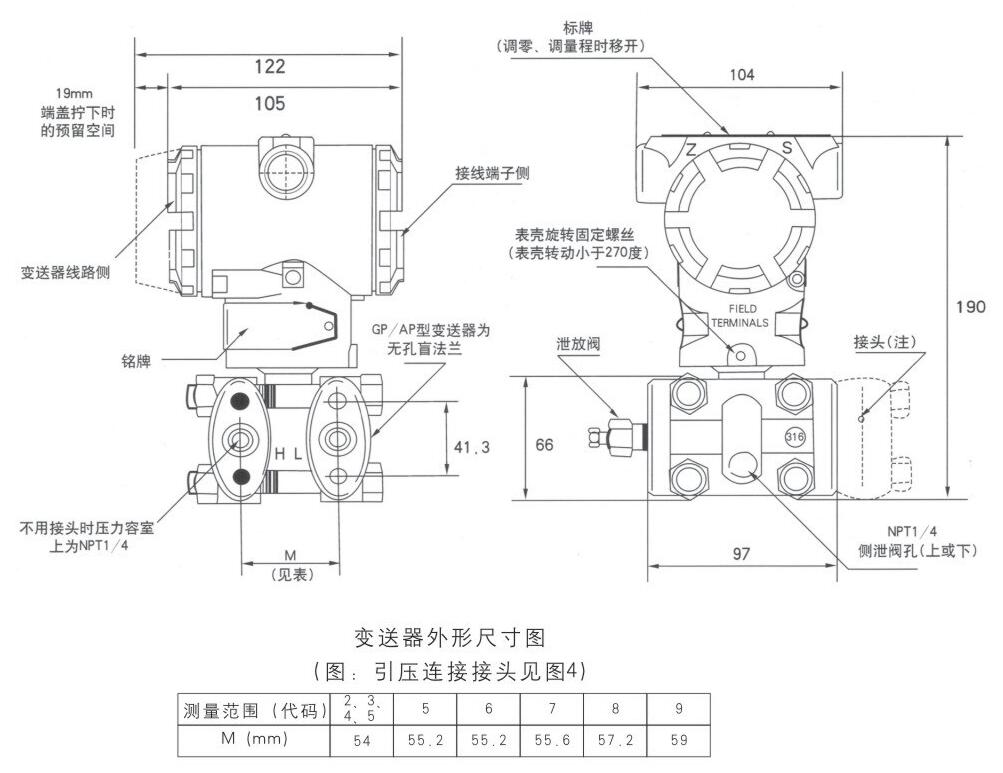

外形尺寸圖
圖4引壓連接接頭

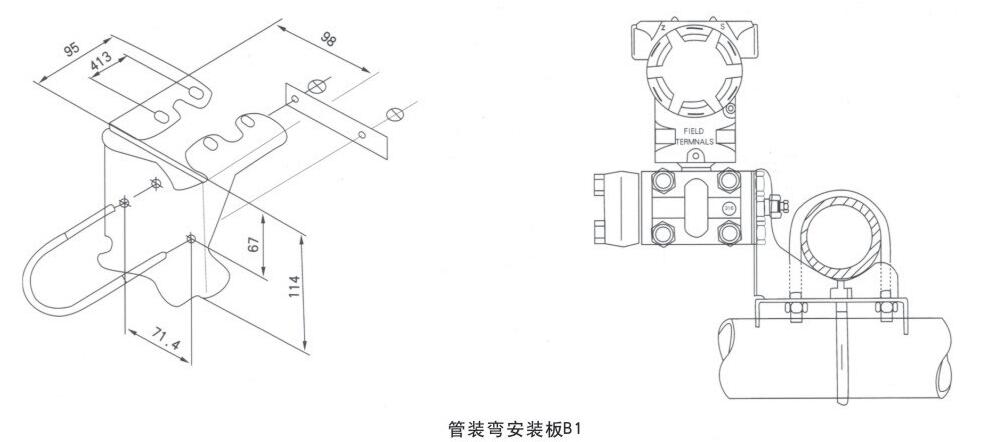

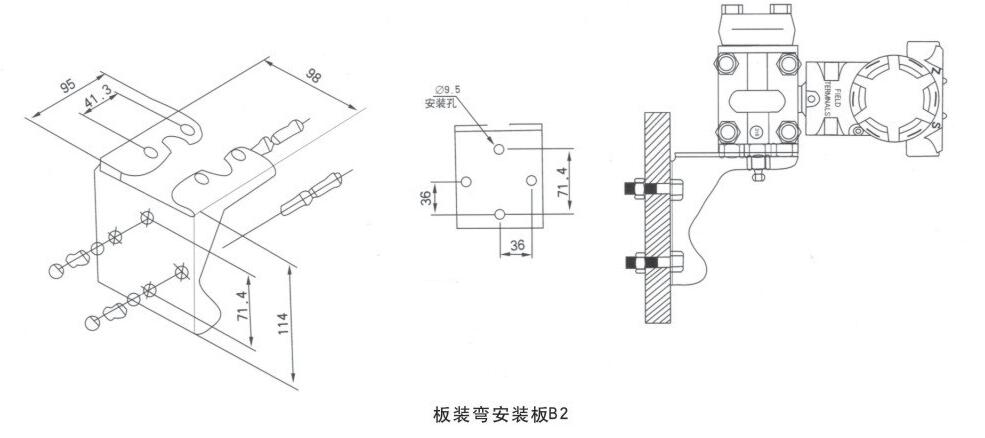

安裝選擇
訂定貨須知

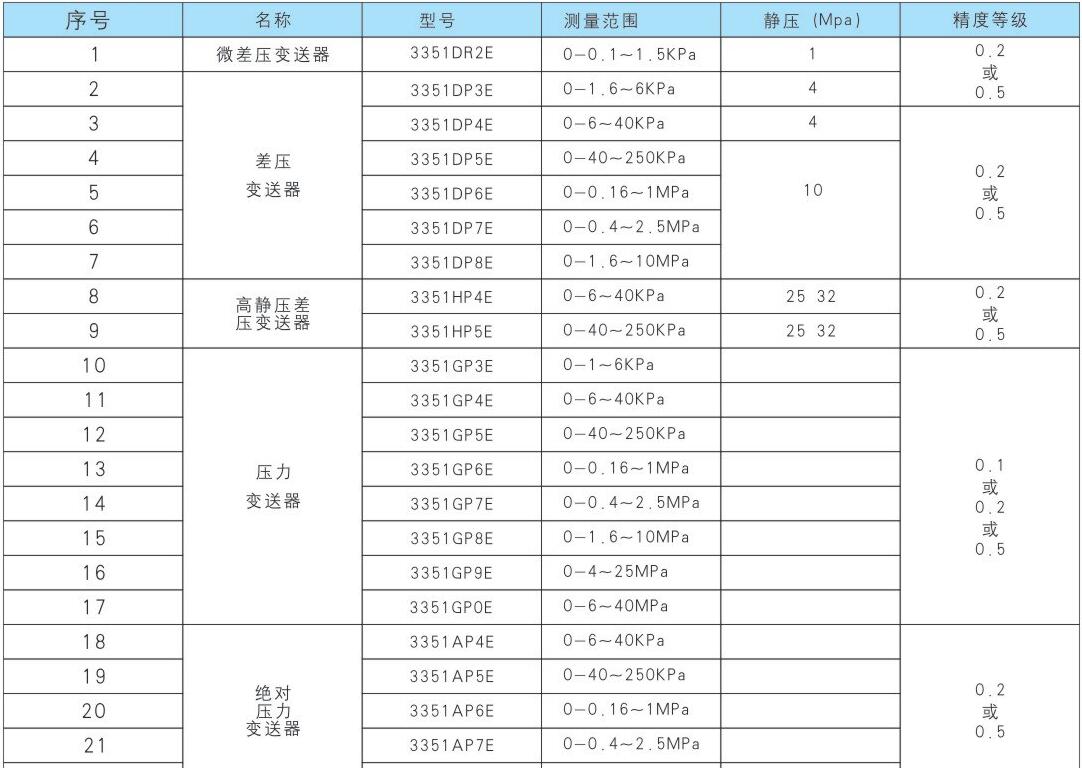

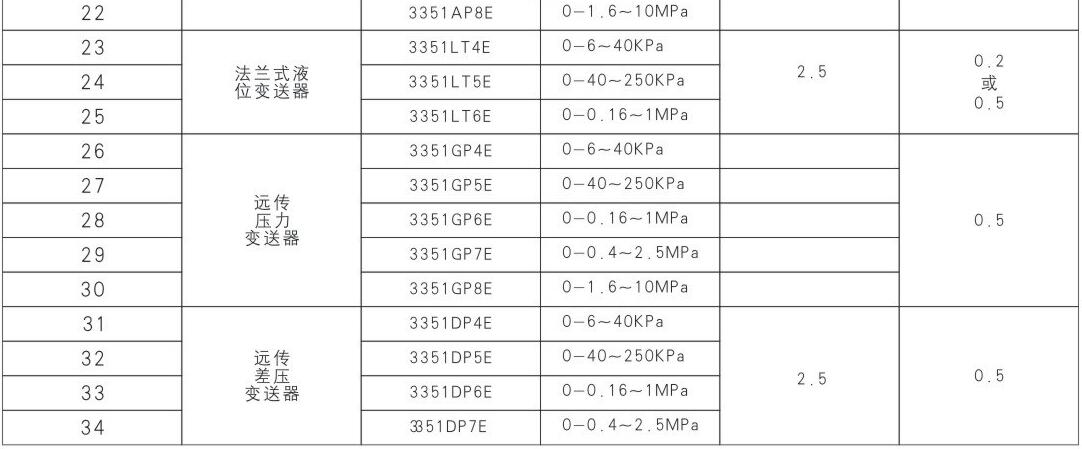

※變送器型號可根據選型規格表按需要確定。
※選型規格表中的數字、符號必須填寫清楚、準確無誤。
※如有正負遷移.必須注明遷移星數值。
※差壓變送器如需配三閥組.節流裝罝，需另行注明。
※變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至最大量程.這種校驗將在室溫、常壓下進行。 ※需要標注工位號時.應在訂貨時注明。
※選購遠傳變送器時.還應根據不同遠傳法蘭選型表按需確定。
※如果遠傳變送器要在真空場合和高溫場合下使用.訂貨時要特殊標明。
※接觸介質0形密封環的材料有：丁腈橡膠和氟橡膠等。
