概述
UR系列插入式磁性液位變送器
該液位變送器利用環形磁性浮子隨液位升或降. 使傳感器主導管內的干簧管吸合.將液位轉換 成相應的電阻輸出,該信號可直接與本公司生產 的數顯表配套.實現對液位的遠距離檢測.報 警和控制。
UB系列插入式磁性液位變送器
該液位變送器是在UR系列液位變送器的基礎上 通過在接線盒內加裝一體化變送電路模塊.將 電阻信號轉換成二線制4 w 2 0 m A D C標準信號輸 出。該信號可方便地與電動m型儀表或DCS配套 使用，實現遠距離檢測.報警和控制.亦可與 本公司生產的數顯表配套使用。
插入式磁性液位變送器適用于化工.電力.造 紙.食品.環保和城建等行業，用于開口.密 閉容器內介質液位測量.對于地下貯槽.池及 高層水箱的液位測量尤為理想。
插入式磁性液位變送器用不銹鋼等耐腐材料制 成，且有防爆功能.故能使用于有腐蝕.易燃. 易爆的場合。
結構原理

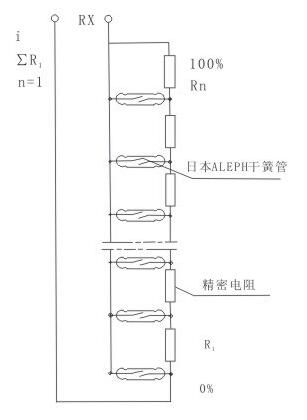

傳感器的主導管內裝有一組干簧管和精密電 阻.當管外磁性浮子隨液位上下變化時，主導管 內位于液面處的干簧依次接通使傳感器的電阻值 發生變化，接線盒內的轉換電路模塊將其阻值轉 換成電流輸出。

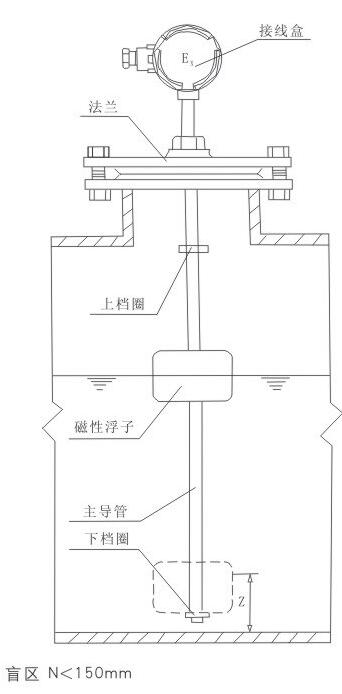

傳感器工作原理

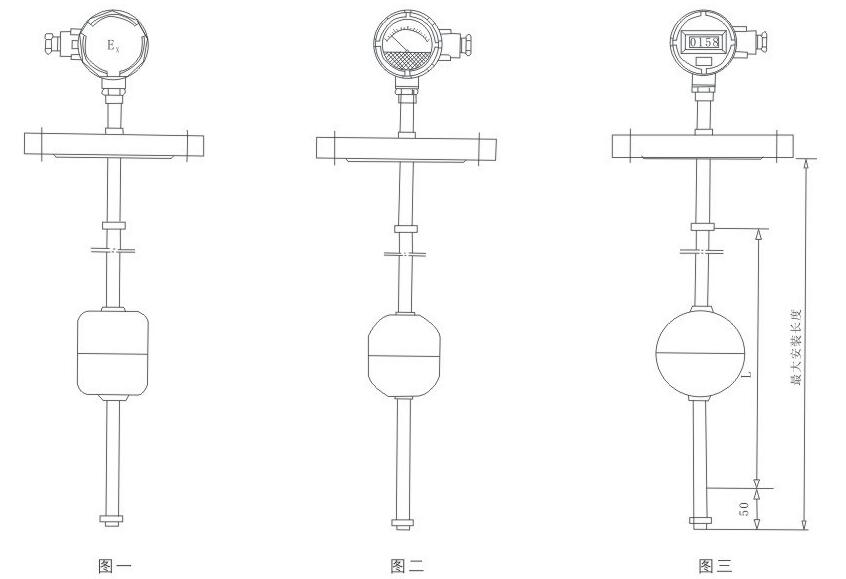

儀表外形結構
主要技術參數
?測量范圍： 300^6000m ?精度：土1 . 5%(H>1000mm)
士2.5% (H< 1 000mm )
?變送器電源： 24VDC (UB)
(24VDC電源可由本公司數顯示表配套提供) ?變送器輸出： 4->20mADC二線制(UB)
?變送器功耗： <720mW .介質溫度：-10⑺80°C ?介質密度： >0.45g/cm3 .工作壓力：<1 .6MPa .連結法蘭尺寸：DN100 DN80 DN50 ?防爆標志：隔爆型：ExdIIBT4->6 本安型：ExiaIICT4⑺6
?特點
?結構簡單.安裝方便.工作可靠.維修簡易、 價格便宜。
?應用范圍廣泛.可適宜各種介質的液位測量。
_儀表不僅可輸出4?20mA二線制電流信號.現場 還可選擇液晶顯示或指針指示.便于儀表調試和 現場檢測.
-該液位計的傳感器部份.因采用了曰本艾禮富 (ALEPH)干簧開關管，從而解決了同類型產品長 時間使用后出現磁化不能正常.準確檢測液位 的問題.
-防護等級：IP65

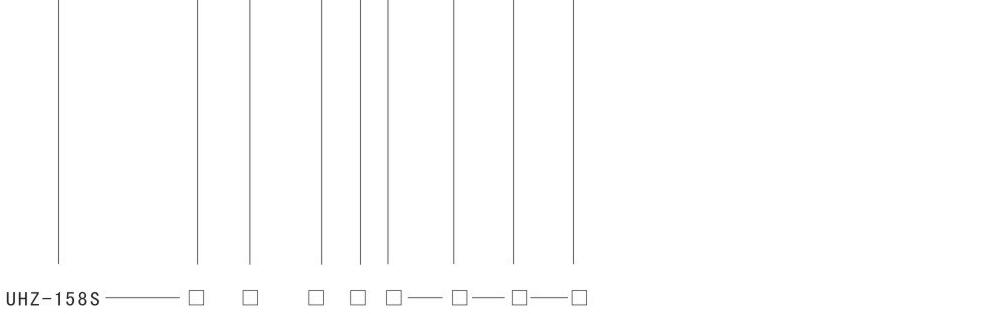

產品選型標記
選型舉例：測量建筑高層水箱液位.采用插入式磁性液位變送器.輸出4一20mADC.碳鋼法蘭連接.測星范圍： 2500mm
選型標記：UHZ-15 8S-UB01 10-2500-D-1. 0

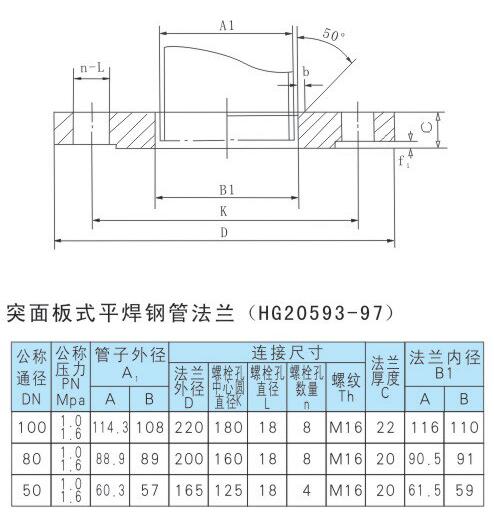

連接法蘭
過程連接法蘭均采用化工HG20593-97管法蘭標 準制造，特殊要求可在訂貨時商洽。
-法蘭連接的液位變送器，本公司出公司的法蘭尺寸 為DN100, DN80. DN50.用戶的容器法蘭必須 與之配對，（配對法蘭本公司也可提供）。

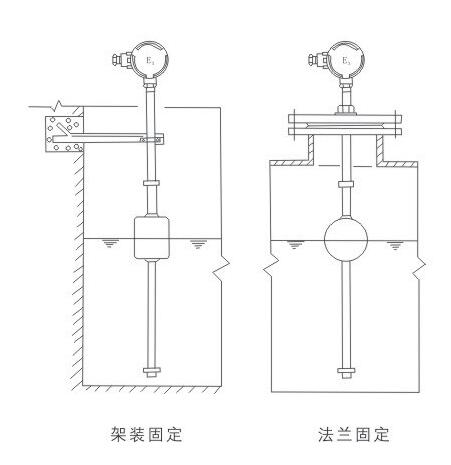

安裝形式

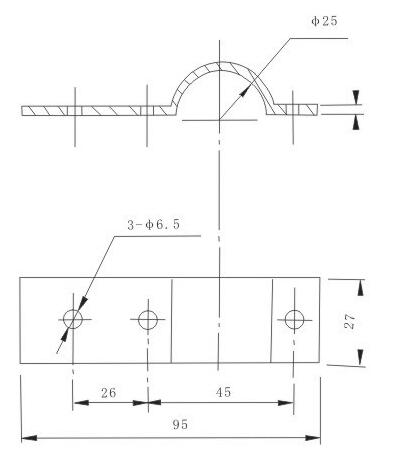

架裝固定用不銹鋼Q形抱箍尺寸圖（由本廠配套提供）
安裝、使用和維護
液位變送器的安裝位置.應正確選擇在液體波 動小.避開或遠離液體介質進.出口處，減小 介質流體對液位變送器傳感器部份的沖擊而產 生的影響。
?液位變送器的量程范圍超過3米.需管底定位。
?液位變送器架裝固定時.所用角鐵支架與安裝 零件均應做防腐處理。
?液位變送器架裝固定時，用戶可根據實際情況 用一根角鐵支架或用上、下二根角鐵支架固定。
?檔圈必須安裝牢固，以免測量失靈或磁性浮子 脫落。
?訂貨須知（訂貨時請?zhí)峁┫铝袛?shù)據）
?規格型號 ?介質溫度
?測量范圍 ?工作壓力
_被測介質名稱及密度 ?特殊要求
?法蘭標準及安裝形式
